Oregon vodiacej lišty

Znalosť týchto parametrov je rozhodujúca pre výber správnej vodiacej lišty!

Tieto parametre sú zvyčajne vyrazené na vodiacej lište, ale môže sa stať, že sa nedajú identifikovať z dôvodu poškodenia.

Ako vybrať správnu vodiacu lištu pre motorovú pílu podľa popisu?

Napríklad .

Popis nám poskytuje jasné informácie:

1)Vyššie uvedený údaj 15" (38 cm) označuje dĺžku reznej časti vodiacej lišty (Poznámka: nejde o celkovú dĺžku vodiacej lišty).

2) 3/8" označuje rozstup reťaze.

3) 0,058" (1,5 mm) označuje hrúbku vodiaceho článku pílovej reťaze alebo šírku drážky vo vodiacej lište, parametre sú vždy rovnaké.

4) 56 článkov Vyššie uvedený obrázok udáva dĺžku vhodnej reťaze pre vodiacu lištu.

Aká je rozteč reťaze, hrúbka vodiaceho článku, počet vodiacich článkov a koncové uloženie vodiacej lišty?

Znalosť týchto parametrov je rozhodujúca pre správny výber vodiacej lišty!

Rozstup reťaze je vzdialenosť medzi osami prvého a tretieho nitu (kdekoľvek v reťazi) delená dvoma.

Rozstupy reťaze sa delia do 4 kategórií.

Rozstup reťaze .325" (vzdialenosť medzi tromi nitmi je približne 16,5 mm)

Rozstup reťaze 3/8" (vzdialenosť medzi tromi nitmi je približne 19 mm)

Rozstup reťaze 0,404" (vzdialenosť medzi tromi nitmi je približne 20 mm)

Rozstup reťaze 1/4" (vzdialenosť medzi tromi nitmi je približne 13 mm)

V prípade použitých pílových reťazí sa táto vzdialenosť môže zväčšiť v dôsledku opotrebovania reťaze a jej ťahových vlastností.

Rozstup a šírka reťaze:

Hrúbka reťaze sa meria v mieste vodiaceho článku, ktorý zapadá do drážky vodiacej lišty. Tieto údaje sú vždy identické.

Pílové reťaze sa vyrábajú s hrúbkou vodiaceho článku:

1,1 mm (.043")

1,3 mm (.050")

1,5 mm (.058")

1,6 mm (.063")

Opotrebovanie reťaze môže sťažovať presné meranie hrúbky vodiaceho článku.

Hrúbka vodiaceho článku musí vždy zodpovedať šírke drážky vodiacej lišty.

Počet vodiacich článkov.

Vodiace články sú tou časťou pílovej reťaze, ktorá zapadá do vodiacej lišty.

Správna dĺžka pílovej reťaze je vždy určená počtom vodiacich článkov.

Zvyčajne je to párne číslo, ktoré určuje počet článkov (44,50,52,56,60,64,66,68,72 atď... ).

Reťaze pre motorové píly Stihl majú tiež nepárny počet vodiacich článkov (67,74 )

Pravidlom je správne počítať vodiace články, nie rezné zuby, pretože tie môžu v dôsledku poškodenia chýbať a potom je počet zavádzajúci.

Záver:

Ak sa všetky údaje v popise zhodujú s údajmi o reťazi zákazníka, potom je zaručené, že reťaze sú identické a budú vhodné pre rezný systém píly!

Ako správne zmerať dĺžku vodiacej lišty?

1. Dĺžka reznej časti vodiacej lišty, ktorá je uvedená v popise! Rozmer, ktorý nás zaujíma.

2. Celková dĺžka vodiacej lišty. Tento rozmer nájdete aj v našom obchode.

Možno rezné systémy zameniť?

Áno, rezný systém na reťazovej píle je možné vymeniť za iný rozstup, ale len v prípade, že sa kompletne vymení lišta, reťaz a reťaz.

Ak je napríklad na píle nainštalovaný rezný systém s rozstupom 3/8" (lišta, reťaz, reťaz) a je potrebný nový rezný systém s rozstupom 0,325", je to možné vykonať len kompletnou výmenou lišty, reťaze a reťaze.

Dôležité: reťaz s priemerom 3/8" sa nehodí na lištu a reťaz s priemerom .325" a naopak.

Ak si napríklad objednáte sadu lišta + reťaz 3/8" a reťazová píla má rezný systém s rozstupom .325", zabezpečíme jej funkčnosť zakúpením reťaze s rozstupom 3/8" (ak je píla vybavená reťazou s vymeniteľným krúžkom, stačí vymeniť krúžok)

Vodiace lišty akejkoľvek značky vždy vyžadujú dokonalú údržbu, inak sa ich životnosť výrazne skracuje.

Odporúčame pravidelne otáčať lištu a po každom použití vyčistiť vodiacu drážku, namazať vodiace koliesko a odizolovať opotrebované hrany.

Vodiacu lištu je vhodné vymeniť po opotrebovaní 3 - 4 pílových reťazí.

Rezacie zariadenie sa skladá z troch komponentov, lišty, reťaze a reťazového kolesa, ktoré sú navzájom priamo prepojené, a ak je jeden z nich poškodený, nikdy nebudú dobre fungovať ako celok.

Ako správne určiť koncové uloženie lišty?

Existuje celkovo 15 koncových uložení vodiacej lišty (A041, A074, A095, A218, A318, D009, D024, D025, D033, D176, D196, E099, K041, K095, K153) a určujú sa podľa značky a modelu reťazovej píly.

Najčastejšie používané prídavné zariadenia sú A041, A074, A095, D009, D025, K041, K095.

1) Koncový nástavec A041

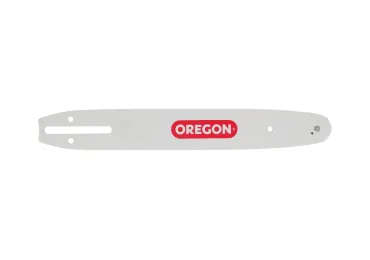

Koncový nadstavec A041 je jedným z najpoužívanejších na reťazových pílach s nižším výkonom, a to nielen svetovými značkami, ale aj amatérmi.

Je vhodný pre značky Alpina, Bosch, Castor, Cub Cadet, Dolmar, Echo, Efco, Einhell, Homelite, Husqvarna, Ikra, Jonsered, Makita, McCulloch, Oleo-Mac, Partner, Poulan, Poulan Pro, Ryobi, Shindaiwa, Skil, Tanaka, Zenoah a ďalšie.

2 )Koncový držiak A074

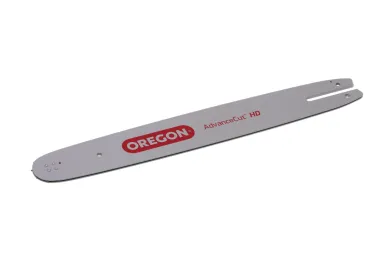

Koncové uchytenie A074 je jedným z najpoužívanejších na reťazových pílach Stihl s nižším výkonom motora. Je vhodný pre značky Stihl, Castor, Metabo, Oleomac.

3) Koncový nástavec A095

Koncový nástavec A095 je jedným z najpoužívanejších na reťazových pílach s nižším výkonom motora, a to nielen u medzinárodných značiek, ale aj u hobby používateľov.

Je vhodný pre značky Alko, Alpina, Castor, CubCadet, Dolmar, Homelite, Husqvarna, Jonsered, Makita, McCulloch, Oleomac, Partner, Pioneer, Poulan, Shindaiwa, Solo, Zenoah a ďalšie.

4) Koncový držiak D009

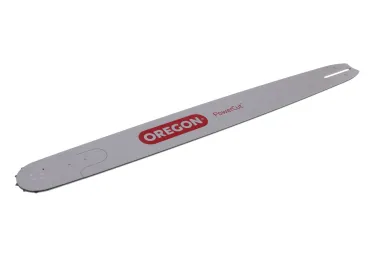

Koncový držiak D009 je jedným z najpoužívanejších na výkonných reťazových pílach značiek, ako sú Husqvarna, Alpina, Castor, Dolmar, Jonsered, Makita, Partner, Shindaiwa, Solo.

5) Koncový držiak D025

Koncový držiak D025 sa používa na vysokovýkonných reťazových pílach Stihl.

6) Koncový držiak K041

Koncový držiak K041 sa používa na reťazových pílach Zenoah, Echo, Ryobi, Shindaiwa.

7) Koncový držiak K095

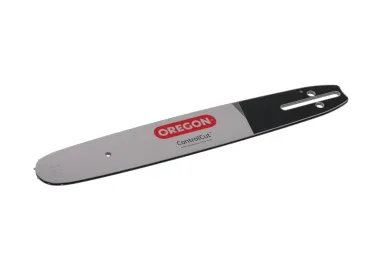

Koncové uchytenie K095 je jedným z najpoužívanejších na reťazových pílach Husqvarna s nižším výkonom motora. Je vhodný pre svetové značky Husqvarna, Oleomac, Solo, Makita, Jonsered, Dolmar, Partner, Zenoah, Homelite, Echo, Shindaiwa, ale aj pre hobby píly.

8) Koncový držiak A218

Koncový nástavec A218 sa používa na reťazových pílach s nižším výkonom motora značiek Partner, Alpina, Black Decker, Bosch, Echo, Ryobi.

9) Koncový nástavec A318

Koncový nástavec A318 sa používa na reťazových pílach s nižším výkonom motora od spoločností Partner, McCulloch, Alko, Black Decker, Ryobi, Shindaiwa.

10) Koncové príslušenstvo D024

Koncový nadstavec D024 je jedným z najpoužívanejších na reťazových pílach s vysokým výkonom od spoločností Jonsered, Oleomac, Efco, Partner, McCulloch.

11) Koncová montáž D033

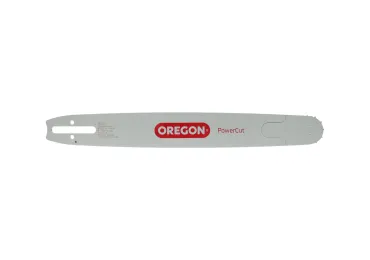

Koncové kovanie D033 je jedným z najpoužívanejších na vysokovýkonných reťazových pílach Dolmar, Makita, Poulan.

12 )Koncový nástavec D176

Koncový nástavec D176 je jedným z najpoužívanejších na vysokovýkonných reťazových pílach Echo, Poula, Shindaiwa, Tanaka, Zenoah.

13) Koncový nástavec D196

Koncový nadstavec D196 sa používa na reťazových pílach Echo, Homelite.

14) Koncový držiak E099

Koncový držiak E099 sa používa na vysokovýkonných reťazových pílach Stihl, Echo, Hydrochief.

15) Koncový nástavec K153

Koncový nástavec K153 sa používa na vysokovýkonných reťazových pílach Makita, Dolmar.

Upozornenie: rezné komponenty s viacerými rozstupmi (lišta, reťaz, reťaz) sa môžu používať na určitých značkách a modeloch reťazových píl.

Napríklad: Husqvarna 55 používa rezacie zariadenie s rozstupom 0,325" aj 3/8", Stihl MS390 používa rezacie zariadenie s rozstupom 0,325" aj 3/8", preto je dôležité poznať technické údaje píly.
