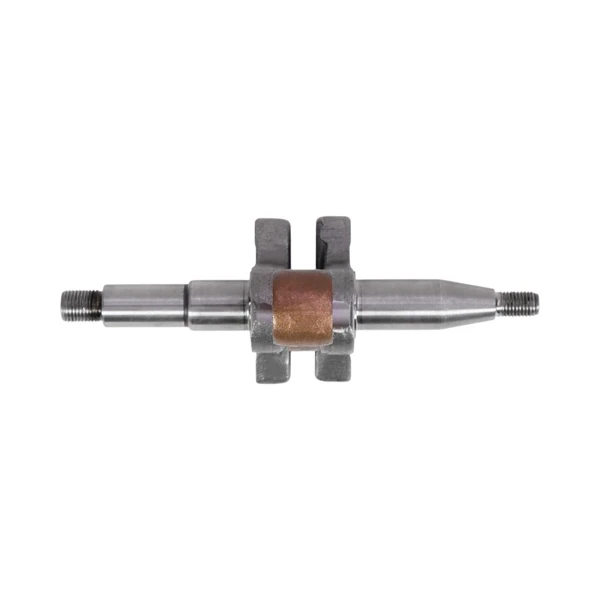

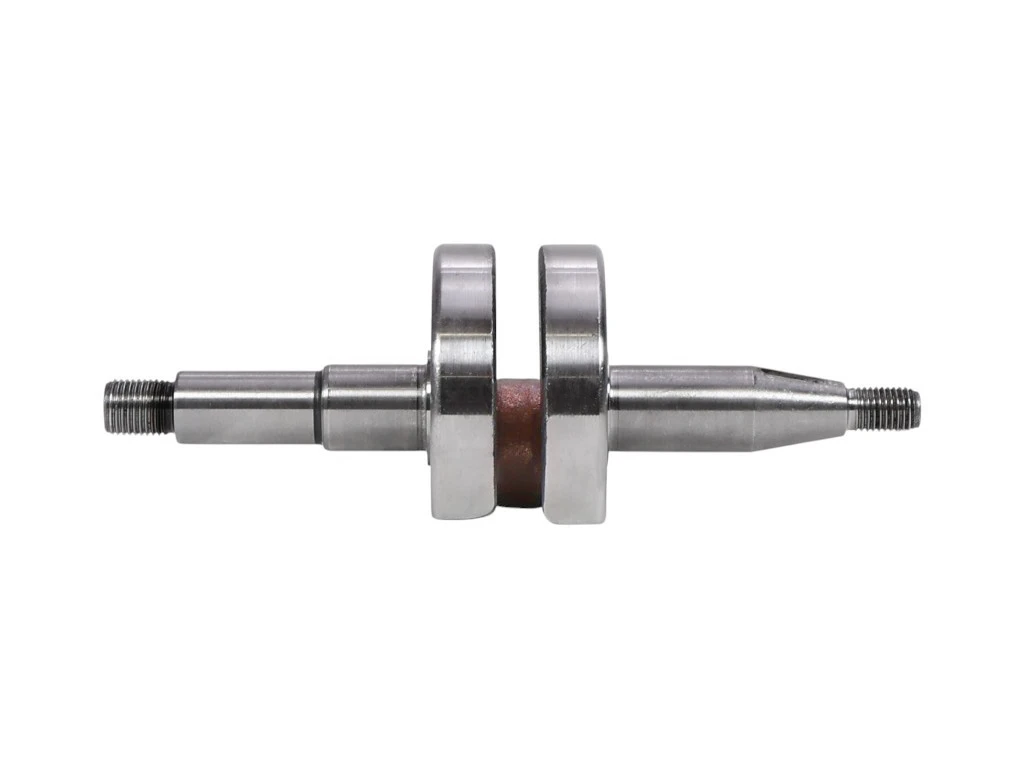

Kľukový hriadeľ pre reťazové píly Husqvarna 346 XP 351 353 Jonsered CS2147 CS2152 CS2153 do konca roka vyroby 2007 (OEM 503857671)

Kľukový hriadeľ pre reťazové píly Husqvarna 346 XP 351 353 Jonsered CS2147 CS2152 CS2153 do konca roka vyroby 2007 (OEM 503857671)
Kľukový hriadeľ pre reťazové píly Husqvarna 346 XP 351 353 Jonsered CS2147 CS2152 CS2153 do konca roka vyroby 2007 (OEM 503857671)
Kľukový hriadeľ pre reťazové píly Husqvarna 346 XP 351 353 Jonsered CS2147 CS2152 CS2153 do konca roka vyroby 2007 (OEM 503857671) Kľukový hriadeľ pre reťazové píly Husqvarna 346 XP 351 353 Jonsered CS2147 CS2152 CS2153 do konca roka vyroby 2007 (OEM 503857671) Kľukový hriadeľ pre reťazové píly Husqvarna 346 XP 351 353 Jonsered CS2147 CS2152 CS2153 do konca roka vyroby 2007 (OEM 503857671) Kľukový hriadeľ pre reťazové píly Husqvarna 346 XP 351 353 Jonsered CS2147 CS2152 CS2153 do konca roka vyroby 2007 (OEM 503857671) +3 ďalší
Kľukový hriadeľ pre reťazové píly Husqvarna 346 XP 351 353 Jonsered CS2147 CS2152 CS2153 do konca roka vyroby 2007 (OEM 503857671)
Kľukový hriadeľ pre reťazové píly Husqvarna 346 XP 351 353 Jonsered CS2147 CS2152 CS2153 do konca roka vyroby 2007 (OEM 503857671)
Kľukový hriadeľ pre reťazové píly Husqvarna 346 XP 351 353 Jonsered CS2147 CS2152 CS2153 do konca roka vyroby 2007 (OEM 503857671)
Kľukový hriadeľ pre reťazové píly Husqvarna 346 XP 351 353 Jonsered CS2147 CS2152 CS2153 do konca roka vyroby 2007 (OEM 503857671)
Kľukový hriadeľ pre reťazové píly Husqvarna 346 XP 351 353 Jonsered CS2147 CS2152 CS2153 do konca roka vyroby 2007 (OEM 503857671)
Kľukový hriadeľ pre reťazové píly Husqvarna 346 XP 351 353 Jonsered CS2147 CS2152 CS2153 do konca roka vyroby 2007 (OEM 503857671)
Kľukový hriadeľ pre reťazové píly Husqvarna 346 XP 351 353 Jonsered CS2147 CS2152 CS2153 do konca roka vyroby 2007 (OEM 503857671)
Kľukový hriadeľ pre reťazové píly Husqvarna 346 XP 351 353 Jonsered CS2147 CS2152 CS2153 do konca roka vyroby 2007 (OEM 503857671)
Kód: CST346HUS
EAN: 8595672408671
Výrobca: HS PARTS
Cena s DPH 24,19 €
Cena bez DPH 19,67 €
Skladom 56 ks - ihneď na odoslanie
DO KOŠÍKA (ks):
Doprava:
Možnosti platby
Mastercard Visa
Porovnať
Tlačiť
OPÝTAJTE SA
  • Popis produktu
  • Hodnotenie
  • Stiahnuť
  • Hodnotenie

Popis produktu

NÁHRADNÝ DIEL MOTORA · HS PARTS

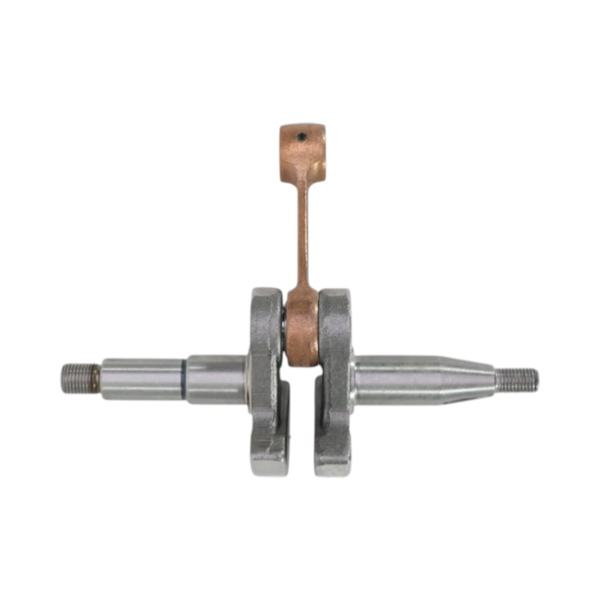

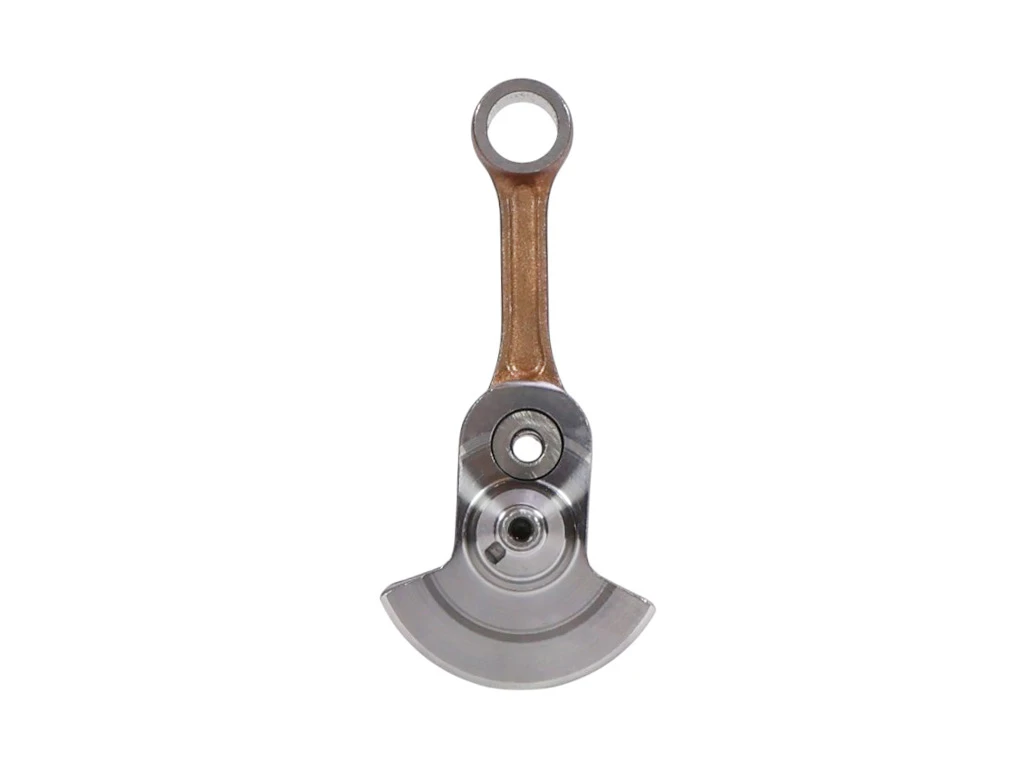

Kovaný trojdielny kľukový hriadeľ s ojnicou

Pre Husqvarna 346 XP, 351, 353 a Jonsered 2149, CS2147, CS2152, CS2153 · OEM 503857671 · do roku výroby 2007

Kovaná trojdielna konštrukcia – dve polovice hriadeľa s kľukovými ramenami spojené nalisovaným kľukovým čapom s ojnicou – zabezpečuje maximálnu pevnosť a odolnosť aj pri najnáročnejšej prevádzke. Hriadeľ je pripravený na montáž do pôvodnej kľukovej skrine.

Kľukový hriadeľ s ojnicou pre Husqvarna 346 XP 351 353 a Jonsered CS2153 – výkres s rozmermi A až U

Rozmery skutočného dielu · kliknutím výkres zväčšíte

138 mm
celková dĺžka
111 mm
celková výška
M10 / M8
závity na koncoch
do 2007
rok výroby píly

Rozmery A–U podľa výkresu

Písmená zodpovedajú kótam na výkrese vyššie. Porovnajte rozmery so svojím starým hriadeľom pomocou posuvného meradla a budete mať istotu, že diel pasuje.

Acelková výška111 mm
Bcelková dĺžka138 mm
Ckoniec hriadeľa – kľukové rameno55 mm
Ddĺžka závitu M1012 mm
Edĺžka čapu Ø 13 mm25 mm
Fdĺžka čapu Ø 15 mm18 mm
Gpriemer čapuØ 13 mm
HzávitM10
Ipriemer čapu pri rameneØ 15 mm
Joko ojniceØ 13 mm
Kdĺžka závitu M813 mm
Lvýška kľukových ramien55 mm
MzávitM8
Ndĺžka kužeľa16 mm
Odĺžka čapu pri ramene25 mm
Ppriemer konca kužeľaØ 9 mm
Qvrchol ojnice – os hriadeľa79 mm
Rvrchol ojnice – kľukové rameno56 mm
Sšírka oka ojnice15 mm
Tos hriadeľa – spodná hrana ramien32 mm
Ušírka cez kľukové ramená29 mm
Hľadáte kľukový hriadeľ? Ste na správnom mieste

Tento diel sa v servisoch, v návodoch aj na internete označuje rôznymi názvami. Všetky znamenajú to isté:

kľukový hriadeľkľukový hriadeľ s ojnicoukľukový hriadeľ na motorovú píluzalomený hriadeľkľukový mechanizmus

Konce hriadeľa

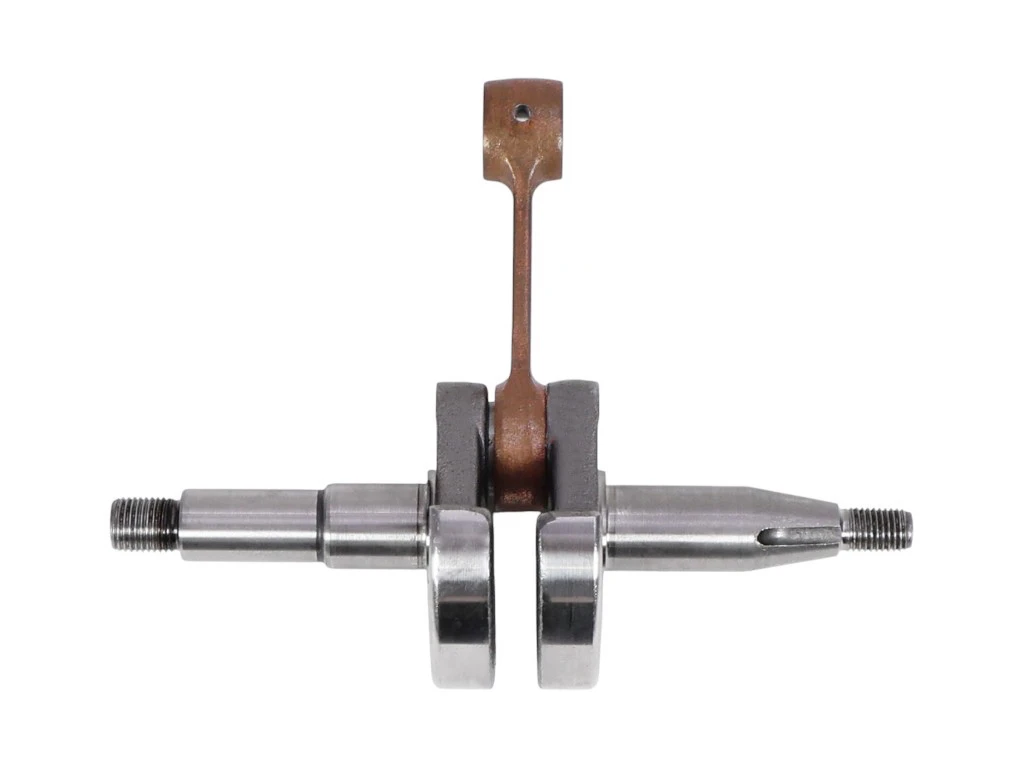

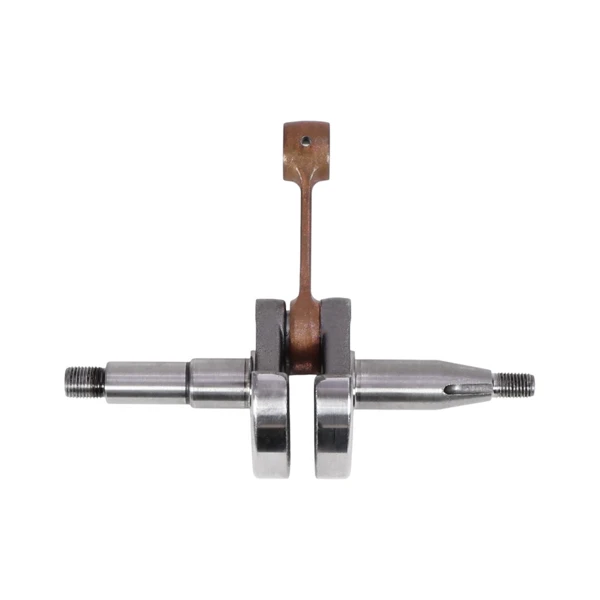

Kužeľ kľukového hriadeľa s drážkou pre pero a závitom M8
Strana zotrvačníka
Kužeľový koniec (Ø 9 mm na konci, dĺžka 16 mm) s drážkou pre pero a závitom M8. Pero zabezpečuje správnu polohu zotrvačníka a tým aj správne nastavenie zapaľovania.

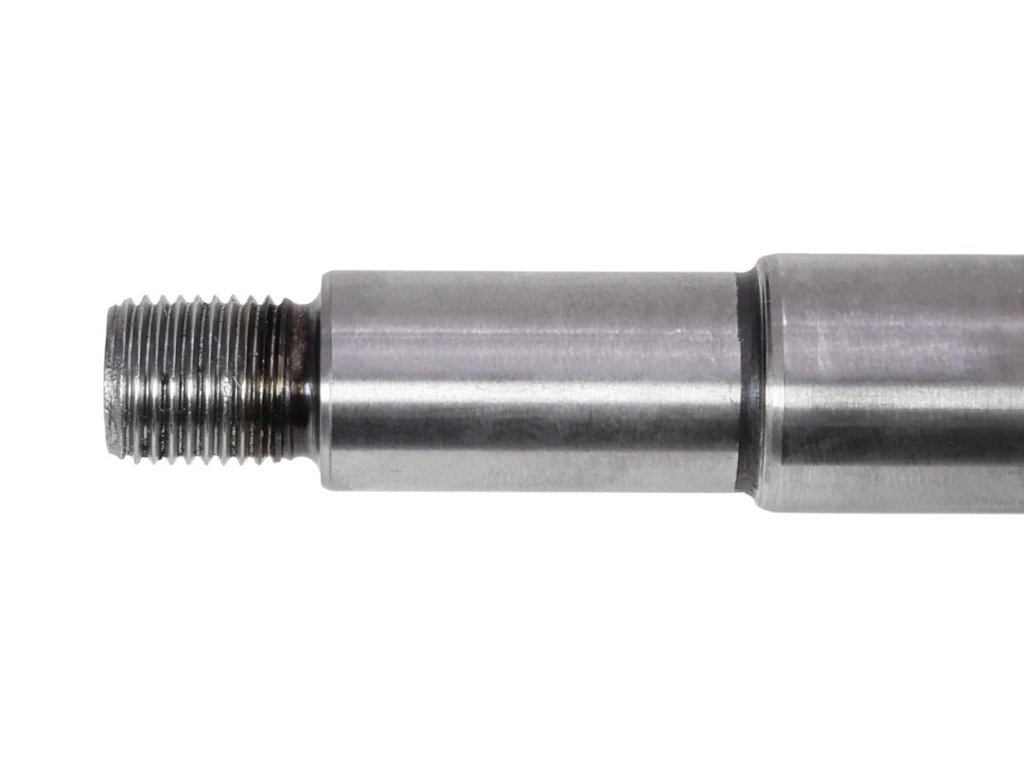

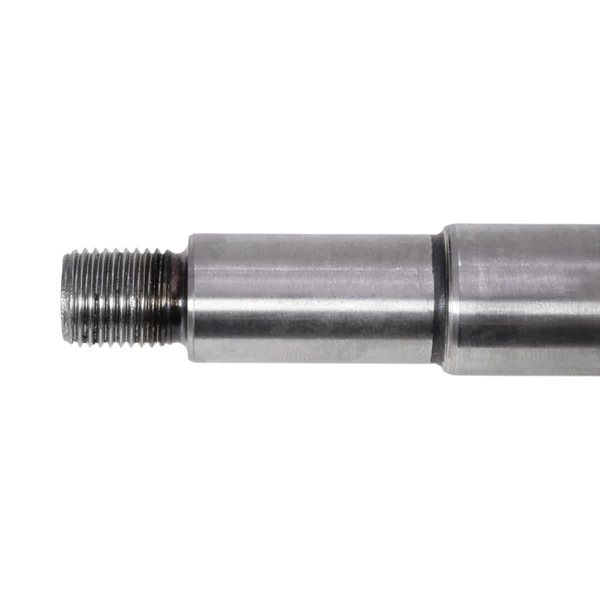

Čap kľukového hriadeľa so závitom M10 na strane spojky
Strana spojky
Čap Ø 13 mm so závitom M10 pre spojku, pri kľukovom ramene odstupňovaný na Ø 15 mm. Dĺžky čapov D, E, F nájdete v tabuľke rozmerov.

Kedy je čas vymeniť kľukový hriadeľ

Vôľa ojnice
Ojnica má na čape vôľu hore a dole, motor klope.
Po zadretí
Zadretý piest môže poškodiť aj ložisko ojnice.
Poškodený koniec
Strhnutý závit, otlčený kužeľ alebo vydratá drážka pre pero.
Hádzanie a vibrácie
Ohnutý hriadeľ po páde alebo náraze píly.

Tip zo servisu: pri výmene kľukového hriadeľa vždy vymeňte aj ložiská a gufera (tesniace krúžky). Ušetríte si druhé rozoberanie motora.

Technické údaje a kompatibilita

Dielkovaný trojdielny kľukový hriadeľ s ojnicou
OEM číslo503857671
Husqvarna346 XP, 351, 353
Jonsered2149, CS2147, CS2152, CS2153
Rok výroby pílydo konca roka 2007
ZávityM10 (spojka) / M8 (zotrvačník)
Celková dĺžka × výška138 × 111 mm
EAN8595672408671
ZnačkaHS PARTS
Originálny dielnie – náhradný diel značky HS PARTS

Pre novšie vyhotovenie Jonsered CS2153 (OEM 504206802) máme samostatný produkt – pri objednávke si overte rok výroby píly.
